RE102(10kHz~18GHz电场辐射发射)测试

1)目的

本测试方法用来检验来自EUT及其有关电线、电缆的电场发射是否超过规定的要求。

RE102限值图

2)测试设各

a测量接收机;

b,数据记录装置;

c,天线;

(1)10kHz~~10MHz,具有阻抗匹配网络的1040mm接杆天线:

(a)当阻抗匹配网络包括前置放大器(有源拉杆天线)时,要特别注意过载保护;

(b)使用正方形地网,每边至少ω0mmc

(2)30~200MHz,双锥天线,顶部到顶部距离约为13⒛mm:

(3)200MHz~18GHz,双脊喇叭天线氵

d,信号发生器;

⒍短棒辐射器;

f电容器,10pF;

⒏ LIsN。

3)测试方法

按图D3~图D6所述的一般要求,保持在EUT的基本测试配置的基础上,确保EUT产生最大辐射发射的面朝向测量天线,按图D,⒛所示的配置进行测试,并符合如下要求.

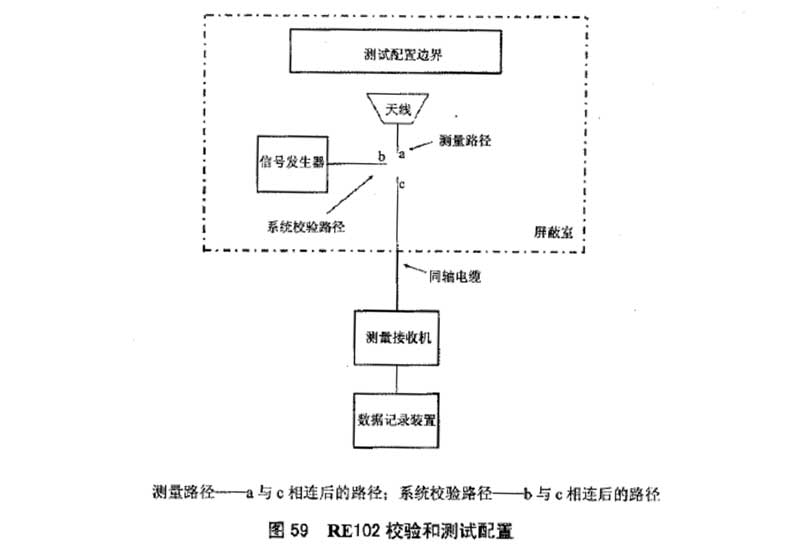

RE102配置图
