RE101 (25Hz~100kHz石兹场辐射发射) 测试

1)目的

本测试方法用来检验来自EUT及其有关电线、电缆的磁场发射是否超过要求。

2)测试设各

a测量接收机;

b,数据记录装置;

c,环状传感器;

(1)直径:1s3mm;

(2)匝数:36;

(3)导线规格:7×φ0"mm多股绝缘线;

(4)屏蔽:静电;

(5)修正系数:将用dBuⅤ表示的测量接收机读数加上修正系数转换成dBpT。

3)测试方法

按图D3~图D,6所述的-般要求,保持在EUT的基本测试配置的基础上,按图D19所示的配置进行测试,具体测试步骤如下:

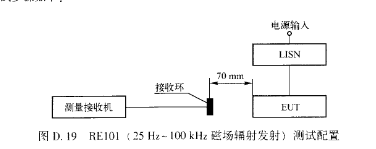

图D19 RE101(b Hz~1CXl kHz滋场辐射发射)测试配置

⒏EUT通电预热,使其达到稳定T作状态;

b将环状传感器位于离ELT面或电缆9Omm处,并使环状传感器的平面平行于EUT面和电缆的轴线;

c.采用标准规定的带宽和最小测量时间,使测量接收机在整个适用的频率范围内扫描,找出最大辐射的频率点;

d将测量接收机调回c条所确定的频率或频率范围;

⒍在沿着EUT一个面或沿着电缆移动环状传感器(保持⒛mm距离)的同时,监测测量接收机的输出,d条确定的每个频率记录下读数最大的点;

f在距最大辐射点,O mm距离处,调整环状传感器平面的方向,使测试接收机给出一个最大读数并记下此读数;

g将环状传感器移开并使其位于距EUT面或电缆~sO0mm处,记录下测试接收机上读数;

h在频率低于⒛0Hz时,每倍频程至少选取两个最大辐射频率点重复d~g,对高于⒛0Hz的频率,每倍频程至少选取三个最大辐射频率点重复d~g;i对EUT的每个面和EUT的每根电缆均要重复b~h。
