CS116 10kHz~100MHz 电缆和电源线阻尼正弦瞬态传导敏感度

发布时间:

CS116(10kHz~1OO MHz电缆和电源线阻尼正弦瞬变传导敏感度)测试

1)目的

本测试方法用来检验EUT承受耦合到与EUT有关电缆和电源线上的阻尼正弦瞬变信号的能力。

2)测试设备

⒏阻尼正弦瞬变信号发生器,输出阻抗≤100Ω;

b.电流注人探头;

c记忆示波器,输人阻抗~sO Ω;

d.校准装置:具有⒛Ω特性阻抗,两端头有同轴连接器和在中心导体周围为校准注人探头提供足够空间的同轴传输线;

e,电流探头;

f波形记录器;

g衰减器;

h测量接收机;

i功率放大器;

j 同轴负载;

k.信号发生器;

l定向耦合器;

3)测试方法

按图D3~图D.6所述的一般要求,保持在EUT的基本测试配置的基础上,按图D.18所示的要求进行配置,并符合如下要求。

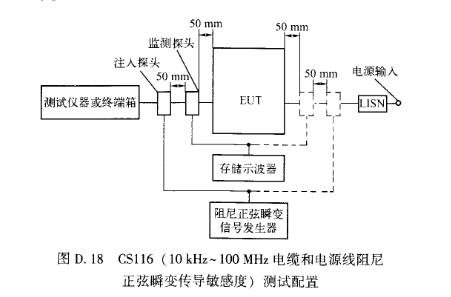

图D.18 Cs116(10kHz~100MHz电缆和电源线阻尼

正弦瞬变传导敏感度)测试配置

a按图D18测试配置;

b将注人和监测探头钳在与EUT连接器连接的电缆束上;

c将监测探头置于距EUT连接器sO mm处,如果连接器和基座壳总长超过m mm,则监测探头应尽量靠近连接器的基座壳;

d,将注人探头放在距监测探头m mm处:

测试前使EUT处于稳定△作状态,并对包括有完整电源电缆(高位线与回线)的EUT上的每个连接器短接的每个电缆束,都要按下列步骤进行测试:

(1)EUT通电预热,使其达到稳定I作状态;

(2)环路阻抗特性确定;

⒏按图D18,信号发生器调到10kHz,不加调制;

b施加约1mw功率电平信号到注人探头,并分别记下测量接收机B指示的功率电平(考虑注人探头插人损耗折算到注人探头输出界面)和测量接收机A指示的感应电流电平;

c在10kHz~100MHz频率范围内进行扫描,并记录施加的功率电平和感应电流电平;

d将测量结果归一化到安培每瓦(A/W);

e。标出最大和最小阻抗出现时的谐振频率。
