军工产品EMC实验室_军品电磁兼容测试机构_项目验收试验报告

发布时间：2023-02-07

军工产品EMC实验室_军品电磁兼容测试机构_项目验收试验报告

GRGT通过国家实验室（CNAS）/国防实验室（DILAC）认可项目699项，总装军用实验室认可项目90项，建立企业计量高标准102项，获得中国计量认证（CMA）89类共1517项。

GRGT在全国建有30多个分公司、服务工作站和合作实验室，并在成都，广州、长沙、武汉、无锡、天津、郑州、西安（在建，将于今年6月建成运行）建有7个综合型检测基地，构成了全国性技术服务保障网络。

GRGT作为国内服务保障能力强、响应速度快的定型试验承试单位之一，满足国标和国军标要求，为各兵种装备部门、国防军工企业及科研院所提供装备定型试验技术服务。

军工实验室

部分相关标准：

舰船电子设备环境试验标准GJB4-1983包含的试验有：高低温试验，浸渍试验，冲击试验，振动试验，淋水试验，湿热试验，盐雾试验，温度冲击试验，低压试验，盐雾试验等。

军用通信设备通用规范 GJB367A-2001主要包括的试验项目有：可靠性试验，高低温试验，湿热试验，温度冲击试验，低气压试验，振动试验，颠震试验，机械冲击试验，自由跌落试验，电磁兼容试验等项目。

GJB150-2009/ GJB150A-2009军用装备实验室环境试验方法试验项目包括高温、低温、温度冲击（气态及液态）、浸渍、温度循环、低气压、高低温低气压、恒定湿热、交变湿热、高压蒸煮、砂尘、盐雾腐蚀、气体腐蚀、霉菌、淋雨、太阳辐射、光老化等

MIL-STD-810G环境工程考虑和实验室试验主要包括：高海拔低压、高低温包括温度冲击（含存储状态及工作状态两方面测试）、雨淋（包括风吹测试和冻雨测试）、湿度、霉菌、盐雾腐蚀、沙尘、易爆气体、液体渗漏、加速度、冲击和运输冲击、射击振动和随机振动等。

RTCA/DO-160E/F/G《机载设备环境条件与测试规程》是由RTCA（航空无线电技术委员会）下属的SC135特别委员会起草制定的,DO-160包括26个部分和三个附件，包括有：温度、高度、振动、沙/尘、电源输入、射频敏感度、雷击和静电放电等测试.

GJB151B，GJB151A/152A军用设备和分系统电磁发射和敏感度测量

MIL-STD-461D/E/F军用设备和分系统电磁兼容性(EMC)的基础性标准

GJB181A-2003飞机供电特性

GJB1389A-2005军标系统级要求

GJB322A-1998军用计算机通用规范

GJB3947A-2009军用电子测试设备通用规范等电磁兼容试验要求

…

1、环境与可靠性鉴定试验

拥有环境可靠性试验设备150多台套，其中，20吨8立方三综合试验箱2套、5吨3立方三综合试验箱5套、4吨1立方三综合试验箱2套、电磁振动台12台(其中，20吨推力3台，5吨推力5台)、冲击试验台5台、碰撞试验台5台、0.125～1立方高低温交变湿热试验箱25台、8～270立方的步入式环境试验箱9台、温度冲击试验箱8台、1～8立方快速温变试验箱10台、高加速HALT/HASS试验箱2台，均满足GJB相关国标和国军标要求，可开展军用设备可靠性试验与分析、综合环境试验、力学环境类试验、气候环境类试验、整车环境试验等环境与可靠性试验。

可靠性试验与分析

可靠性预计

环境应力筛选

可靠性鉴定试验

可靠性强化试验

可靠性增长试验与评估

可靠性验收试验与评估

综合环境试验

温度+湿度+振动三综合试验

温度+低气压综合试验

力学环境类试验

随机振动试验

正弦振动试验

机械冲击试验

碰撞试验

跌落试验

气候环境类试验

高温试验

低温试验

温湿度循环试验

温度冲击试验

快速温变试验

高低温低气压试验

太阳辐射试验

氙灯光老化试验

紫外光老化试验

混合气体腐蚀试验

盐雾试验

砂尘试验

淋雨试验

霉菌试验

整车环境试验

高低温湿热环境试验

方舱保温性能测试

道路模拟试验

车辆质心位置测定

装甲车浮度试验

车辆几何尺寸测试

整车称重测试

实验室能力

2、军用电磁兼容检测

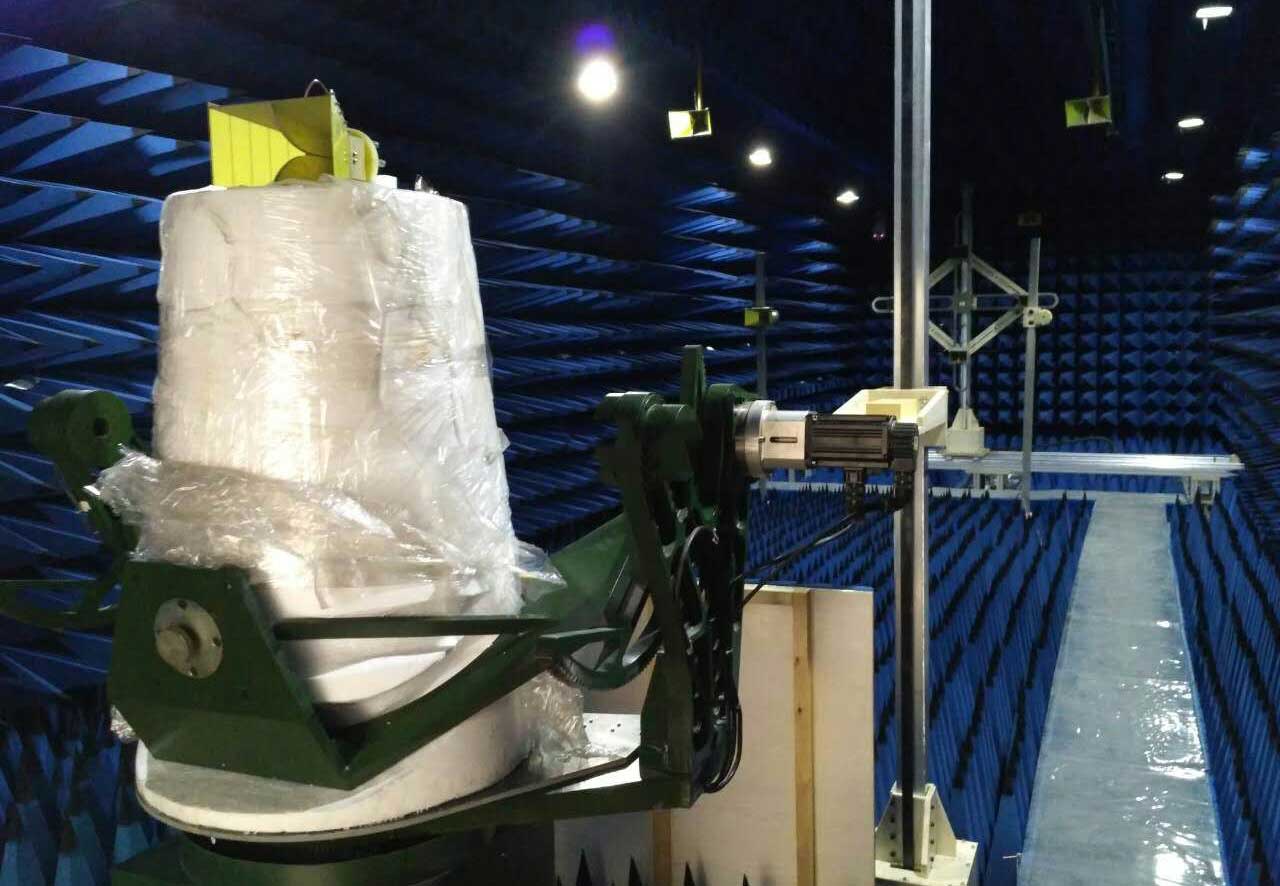

建有军标检测军用系统级10米法电磁兼容暗室1间、3米半电波暗室和军用专用电波暗室各1间，屏蔽室8间，具备了除RS105外所有军标设备与分系统检测项目以及航空机载DO-160E/F/G除雷击外的所有电磁兼容和电源测试项目，可开展GJB151A /152A 18项试验，军标系统级GJB1389A 10项试验，同时满足GJB181A飞机供电特性、GJB322A军用计算机通用规范、 GJB3947A军用电子测试设备通用规范等电磁兼容试验要求。

军用设备与分系统电磁兼容试验（GJB151A /152A 18项试验）

CE101 25Hz－10kHz电源线传导发射

CE102 10kHz--10MHz电源线传导发射

CE106 10kHz一40GHz天线端子传导发射

CE107电源线尖峰信号(时域)传导发射

CS101 25Hz一50kHz电源线传导敏感度

CS103 15kHz一10GHz天线端子互调传导敏感度

CS104 25Hz一20GHz天线端子无用信号抑制传导敏感度

CS105 25Hz一20GHz天线端子交调传导敏感度

CS106电源线尖峰信号传导敏感度

CS109 50Hz一100kHz壳体电流传导敏感度

CS114 10kHz--400MHz电缆束注入传导敏感度

CS115电缆束注入脉冲激励传导敏感度

CS116 10kHz一100MHz电缆和电源线阻尼正弦瞬变传导敏感度

RE101 25Hz一100kHz磁场辐射发射

RE102 10kHz一18GHz电场辐射发射测试

RE103 10kHz一40GHz天线谐波和乱真输出辐射发射

RS101 25Hz一100kHz磁场辐射敏感度

RS103 10kHz一40GHz电场辐射敏感度

RS105 瞬态电磁场辐射敏感度

系统级电磁兼容试验（GJB1389A 10项试验）

安全裕度测量

电磁辐射危害

发射控制

系统内电磁兼容性

电搭接

频谱兼容性管理

外部射频电磁环境

外部接地

分系统和设备电磁干扰

静电电荷控制

一、环境模拟与可靠性测试：

冷热冲击试验、温湿度试验、三综合试验、盐雾试验复合盐雾试验、氙灯试验、UV紫外试验、耐臭氧试验砂尘试验、IP防水试验、周期浸润试验、冷凝露试验蒸煮试验、低气压试验、霉菌试验、气密性测试....

二、力学性能测试：

振动试验、冲击试验、跌落试验、模拟汽车运输、推拉力试验、扭力试验、碰撞试验、插拔力试验......

三、光色电性能测试：

光源性能检测、光强测量、光源空间光分布、光源中间视觉测量、灯具结温测试及寿命评估、光通维持率及寿命评估、光通量与结温壳温关系模组光通量与结温壳温关系......。

四、失效分析测试：

金相切片(Cross section)、电学性能、显微观察、扫描电镜(SEM)、能谱分析(EDX)、X光检测(X-Ray)、超声波（SAM）...失效机理分析与判定、产品责任方判定等。

五、理化测试：

元素分析、有机物分析、毒害物质分析、配方分析......

六、非标特性：大型设备、非标设备均可配和检测而定制。

关键词：验收报告,EMC检测,电磁兼容测试
