RS105 瞬变电磁场辐射敏感度

发布时间：2021-12-17

RS105瞬变电磁场辐射敏感度

1、测试简介

RS105(瞬变电磁场辐射敏感度)适用于检验EUT壳体承受瞬变电磁场的能力

当设备或分系统位于加固(屏蔽)的平台或设施的外部时，本要求适用于设备和分系统壳体。当订购方有规定时，本要求也适用于只预定使用在非金属平台上的设备。对于陆军飞机上用于安全目的的关键性设备和分系统，当其安装在外部时，本要求也适用。

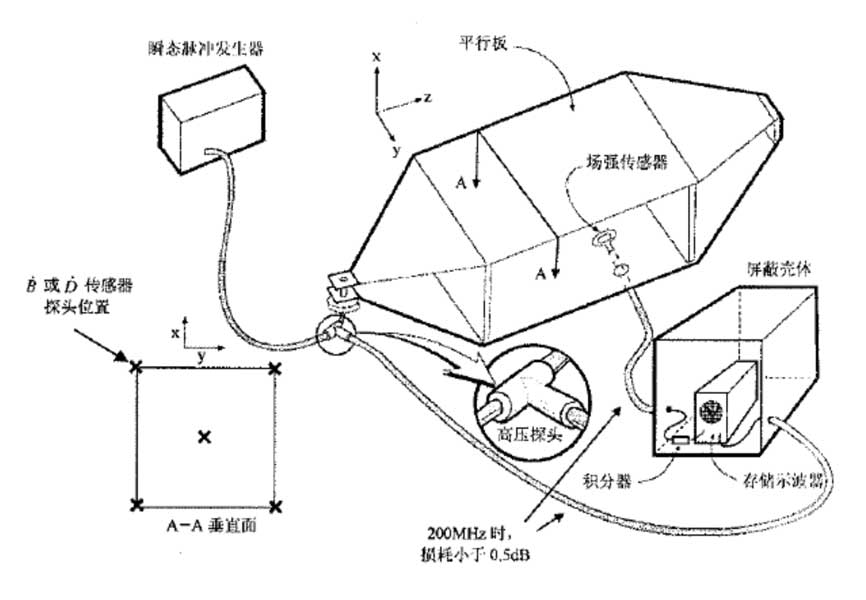

2、系统连接图

3、RS105详解

RS105试验描述：MIL-STD-461/GJB151B，RS105是一个高达50 kV/m的瞬态电磁脉冲测试法，一种纳秒级上升时间的双指数脉冲波形，施加于被测物EUT至少5次，EUT不可呈现出任何功能上的故障和降级。

RS105辐射敏感性瞬变电磁场测试通常称为高海拔电磁脉冲（HEMP）和核电磁脉冲（NEMP）。 RS105测试方法的目的是验证被测设备及其外壳承受瞬变电磁场的能力。 通过RS105测试，可以测试对电气或电子产品发射的辐射的敏感度。 这些测试是针对由HEMP或NEMP引起的暴露。

MIL-STD-461 RS105测试方法适用于暴露于外部电磁环境的设备和子系统外壳。 该要求主要适用于军用飞机。

根据RS105测试方法，如果被测设备经受具有所需波形和幅度的测试信号，则不得表现出任何故障，性能下降或指标偏差超出单个设备或子系统规范中指定的容差。

简而言之，RS105标准解决了暴露于电磁波的风险。RS105测试通常应用于安装在开放和部分开放环境中的设备。将RS105测试方法应用于海军，水面舰艇，潜艇和水上飞机必填项。

4、典型配置

RS105（瞬变电磁场辐射敏感度）
序号	产品	说明	品牌
1	3.6m NEMP	核电磁脉冲瞬态测试系统，符合RS105要求，包括脉冲发生器（230kV）、辐射线、地平面电场监视器、自由场电场监视器和光纤链路、电压监视器，EUT 最大尺寸（W x H x L）为1x1x2m	MONTENA/瑞士
