RS103 10kHz~40GHz 电场辐射敏感度
发布时间：
RS103 10kHz~40GHz 电场辐射敏感度
1、测试简介
RS103(10kHz~40GHz电场辐射敏感度)适用于设备及分系统的壳体和互连电缆。
本项目适用范围如下：
10kHz~2MHz 陆军飞机(包括机场维护工作区)适用，其他选用；
2MHz~30MHz 陆军舰船、陆军飞机(包括机场维护工作区)、海军适用，其他由订购方选用；
30MHz~100MHz 全部适用；
100MHz~1GHz 全部适用；
1GHz~18GHz 全部适用；
18GHz~40GHz 订购方选用
本项目不适用于连接天线的接收机的调谐频率，但水面舰船和潜艇除外。

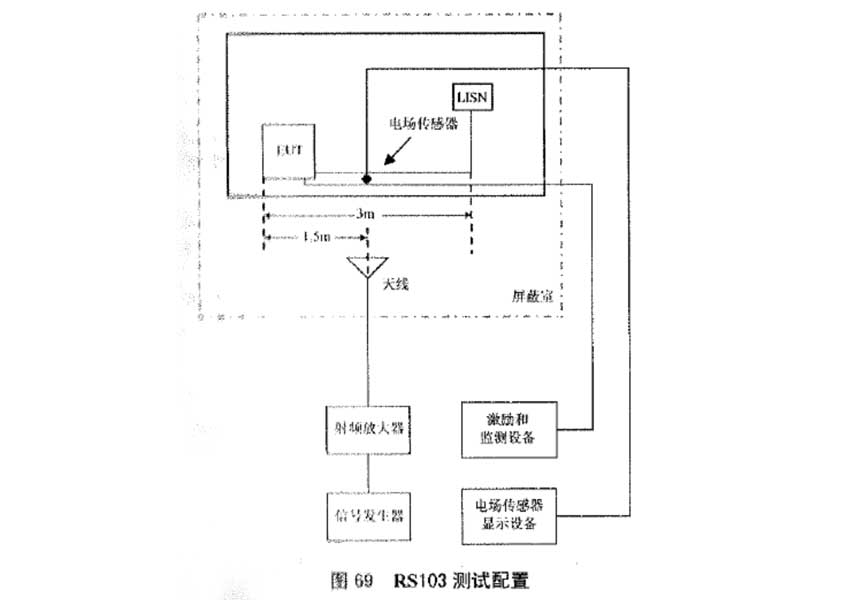

2、系统连接图
3、典型配置
|
RS103（10kHz~40GHz电场辐射敏感度） |
|||
|
序号 |
产品 |
说明 |
品牌 |
|
1 |
SMA 100B |
射频和微波信号发生器 ，频率范围：8kHz~40GHz |
Rohde&Schwarz/德国 |
|
2 |
OSP220 |
自动化RF开关控制单元，基本版背后带有3个控制卡槽，并带有2个可升级的卡槽 |
Rohde&Schwarz/德国 |
|
3 |
EMC32-S |
EMS测试软件，适用于所有民用标准/汽车标准/军用标准，软件需要配合key才能使用 |
Rohde&Schwarz/德国 |
|
4 |
BTA 0122-3000 |
功率放大器 10kHz~220MHz，3000瓦，含定向耦合器 |
BONN/德国 |
|
5 |
BLWA 2010-500D |
功率放大器200MHz~1000MHz，500瓦，含定向耦合器 |
BONN/德国 |
|
6 |
BLMA 1040-200/100D |
射频功放，200瓦,1~4GHz，含定向耦合器 |
BONN/德国 |
|
7 |
TWAL 0408-250E |
射频功放，250瓦，4~8 GHz，含定向耦合器 |
BONN/德国 |
|
8 |
TWAL 0818-200E |
射频功放，200瓦，8 ~18 GHz，含定向耦合器 |
BONN/德国 |
|
9 |
TWAL 1840-40E |
射频功放，40瓦，18~40 GHz，含定向耦合器 |
BONN/德国 |
|
10 |
ATP10K100MM2 |
电场发生器，频率范围10 kHz~100MHz，3000瓦，含支架 |
AR/美国 |
|
11 |
STLP 9128E |
宽带天线，80MHz ~ 1.5GHz, 1000瓦输入功率，含支架TPD-1.6 |
Schwarzbeck/德国 |
|
12 |
HA 9250-12 |
锥体标准增益喇叭天线, 1 ~ 2 GHz, 7/16-连接器, 20 dBi |
Schwarzbeck/德国 |
|
13 |
HA 9250-24 |
锥体标准增益喇叭天线, 2 ~ 4 GHz, 7/16-连接器, 20 dBi |
Schwarzbeck/德国 |
|
14 |
HA 9250-48 |
锥体喇叭天线 4 ~ 8 GHz, 7/16连接器, 20 dBi |
Schwarzbeck/德国 |
|
15 |
BBHA 9120 D |
宽带喇叭天线 (0,8) 1 ~ 18 GHz, N连接器 |
Schwarzbeck/德国 |
|
16 |
BBHA 9170 |
宽带喇叭天线15 ~ 26.5 (40) GHz, SMA匹配连接器 |
Schwarzbeck/德国 |
|
17 |
EFS-10 |
场强探头组，10kHz-9.25GHz,0.5-500V/m |
Frankonia/德国 |
|
18 |
FA7040 |
场强表，2MHz–40GHz |
AR/美国 |
|
19 |
PM2003 |
双通道功率计主机，含19"机架安装适配器RM2000 |
AR/美国 |
|
20 |
PH2000A |
功率探头，频率范围10kHz ~ 8GHz, -动态范围-60dBm到+20dBm |
AR/美国 |
|
21 |
PH2010 |
功率探头，30 MHz ~ 40 GHz, -70dBm to +20dBm |
AR/美国 |
|
22 |
NNBL 8226 |
符合军标GJB151A/152A要求的V-LISN，9kHz~100 MHz，单线70(100)A |
Schwarzbeck/德国 |
|
23 |
EMS-TAB |
EMS测试环境，包含实木测试桌、绝缘支撑等 |
世纪汇泽/中国 |
|
24 |
SAC 3 |
3m法电波暗室，尺寸可根据客户现场定制 |
Frankonia/德国 |
